两种稳压器安全阀PK:华龙一号&M310

2020-11-15 04:14:56 来源:互联网 阅读:-

M310发电机组的稳压电源阀门选用热态计划方案,而做为国内唯一具备详细独立专利权的三代核电厂知名品牌“华龙一号”,其稳压电源阀门选用了热态计划方案。

二种稳压电源阀门PK:华龙一号&M310发电机组

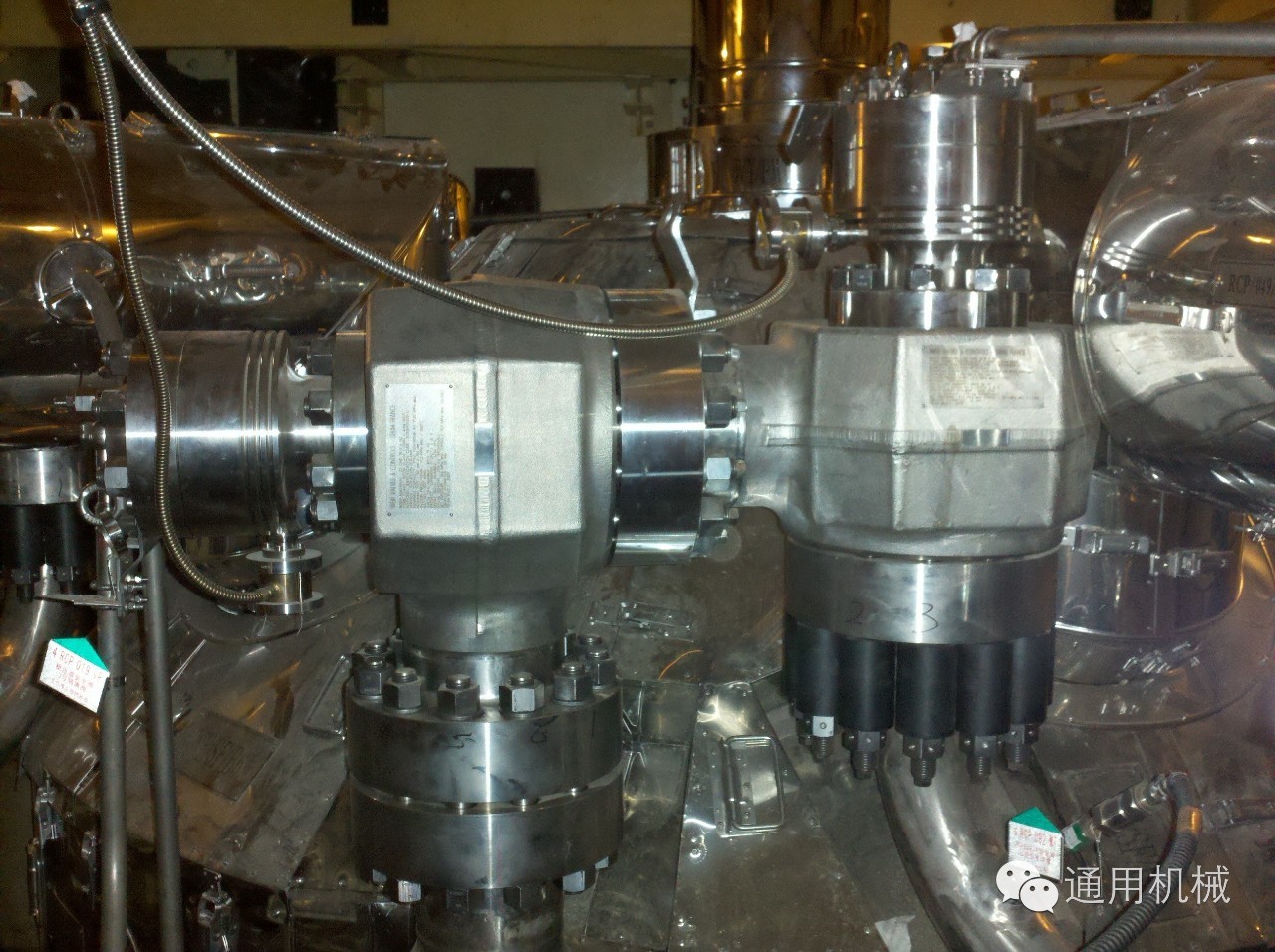

热态计划方案稳压电源阀门

主阀选用了维护阀、防护阀分离式设计方案,先导阀连着专业配备的冷疑罐和均衡罐放置在离主阀部位很远的工业厂房内,维护阀插装式箱安裝在稳压电源墙内挨近换料蓄水池侧,防护阀插装式箱安裝在稳压电源喷雾器调节阀门间距

二种稳压电源阀门PK:华龙一号&M310发电机组

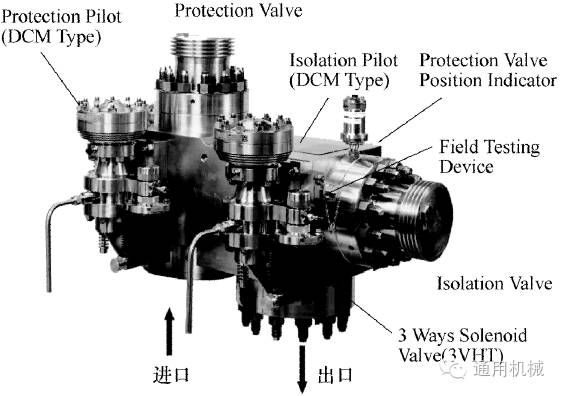

热态计划方案稳压电源阀门

华龙一号稳压电源阀门选用热态计划方案,其维护阀和防护阀主阀为一体化煅造构造,先导阀选用紧凑型设计方案,能够立即安裝在主阀上

1

可用物质

热态计划方案的稳压电源阀门只适用150℃下列的液體物质,在主阀和先导阀上下游均有温度感应器,当溫度超出90℃时开启警报,溫度再次上升到150℃时,务必瓦解拆换橡胶制品,不然闸阀作用无效。

而热态计划方案的稳压电源阀门阀组和先导阀的静态数据及动态性垫圈由硫化橡胶材料变成了高纯石墨和波纹软管,可以适用纯饱和水汽、纯液體或气液两相流并存的工作状况。

2

輔助构件

与热态计划方案对比,热态计划方案的輔助构件降低了插装式箱固定不动固定支架、冷疑罐、均衡罐、Banjo连接头,常用工具则不用灌水设备、机械泵,工作压力整定值实验台也从BEAN4实验台提升为迷你型环境试验箱,整定值弹黄锁住作用则由一根挤出机螺杆进行。

3

当场安裝

热态计划方案的稳压电源阀门安裝插装式箱时必须仿真模拟体,以确保单脉冲管道Banjo连接头与插装式箱过滤装置及其操纵管道与插装式箱法兰盘间的平面度和同轴度。在插装式箱及相对管道安裝进行后,开展阀组安裝,这时也选用仿真模拟体精准定位,确保进出口贸易法兰盘及其操纵管道Banjo连接头与阀头中间的平面度和同轴度。安裝尺寸公差基准点多,安裝较难。在对插装式柜体体、阀头/先导阀针型阀等零部件开展安裝时,因为当场室内空间窄小,针型阀里又有O形圈等零配件,扭矩操纵难度系数很大。

因为热态计划方案的先导阀立即安裝在主阀上,因此 在运用仿真模拟体精准定位阀组进出口贸易法兰盘后,能够立即将阀组/先导阀总体安裝到稳压电源上,简易方便快捷。

4

调节新项目

二种稳压电源阀门在调节期内都必须开展工作压力整定值工作中。热态计划方案必须应用大而沉重的BEAN4实验台,拆卸阀头和插装式箱上Banjo头安裝实验联接管道,并对仪表盘管开展注水排气管以确保标值的精确性,应用的物质为除盐除氧水。热态计划方案在单脉冲管道上安裝有三通阀,将环境试验箱连接三通阀后,稳压电源被防护;阀头温度变送器安裝部位平常则用螺塞堵住。工作压力整定值应用的物质为N2或空气压缩,提前准备和执行全过程更加便捷便捷。

热态计划方案在工作压力整定值进行后或系统软件管道排尽后重新启动前,都必须开展注水排气管,避免 各附设管道内残留气体,危害闸阀姿势的精确性和姿势時间。热态计划方案则不用。

5

姿势频次

热态计划方案中设定有10L的冷疑罐,闸阀每一次姿势排放量在60~150mL中间,均值约为100mL,闸阀姿势频次仅有100次。而热态计划方案沒有冷疑罐,因此 闸阀实际操作频次已不受冷疑罐容积的限定。

6

维修可维护性

热态计划方案绝大多数液压密封件选用塑胶材料,在热和辐射源标准下易脆化,应用周期短。热态计划方案则选用石墨材料和波纹软管,防辐射脆化和热脆化的工作能力大幅度提高,闸阀零配件的拆换检修频次降低,维护保养要求减少,主阀和先导阀瓦解维修周期时间由5年增加到十年。

假如给你好念头,加入我们化工机械官方网群!

文/胡文盛、洛川,《通用机械》2016第7期
